車型概述

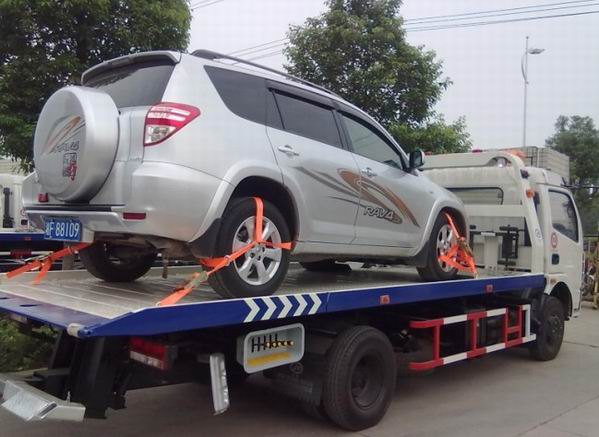

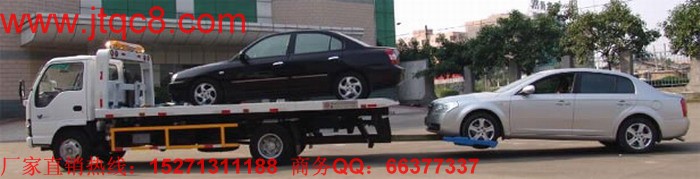

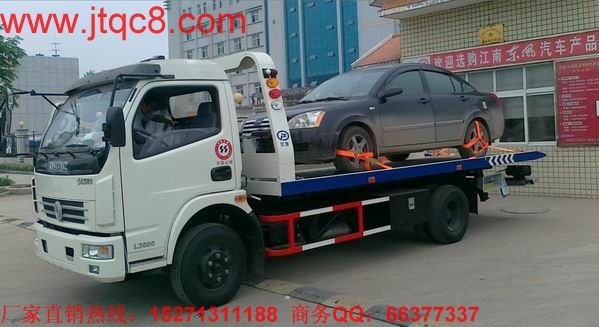

東風多利卡平板一拖二拖車(新款)是我廠采用東風原裝EQ1070TJ9AD3底盤基礎上改裝而成，整車功能強大，一拖二，東風多利卡平板一拖二拖車(新款)拖車能同時處理兩輛車，整車外形美觀，經濟實用，拖背兩用，是高速公路，國道管理，大型汽修廠4S店的最佳車型。注:可選擇工程黃或紅藍警燈,板長5600mm加長(防滑)板材，帶洗手裝置。

整車型號

JDF5071TQZ清障車

底盤型號

EQ1061TJ3二類

質量參數

(kg)

額定裝載質量

外形尺寸

7420×2320×2540  板長5600

整車整備質量

5495

廂體尺寸

/

最大總質量

7490

軸   距 (mm)

3800

發動機

參  數

型號

CY4102-E3C

型    式

四沖程直列四缸增壓柴油機

功率/排量

88(120馬力)/3856

生產廠家

東風朝陽柴油機有限責任公司

性能參數

最高車速(km/h)

90

輪距

前  橋

1750

最大爬坡度(%)

37

后  橋

1586

百公里油耗(L)

16

懸長(mm)

前  懸

1110

空車駐坡度(%)

23

后  懸

2400

最小轉彎直徑

15

行駛角(°)

接近角

18

最小離地間隙

176

離去角

      14

變速箱描述

機械式五檔箱

轉向器說明

循環球式轉向

制動系統說明

彈簧制動

離合器描述

Φ330mm膜片離合器

駕駛室

單排、窄平頭新內外飾駕駛室

前橋描述

2.4T

后橋描述

2T 主減速比為4.875

車架說明

梯形結構，縱梁為槽形斷面，車架前后有拖鉤，前端有保險杠

專用功能

額定托舉質量

1800

托臂伸縮行程

1180

托臂最大有效長度

1300

最高牽引車速(km/h)

40

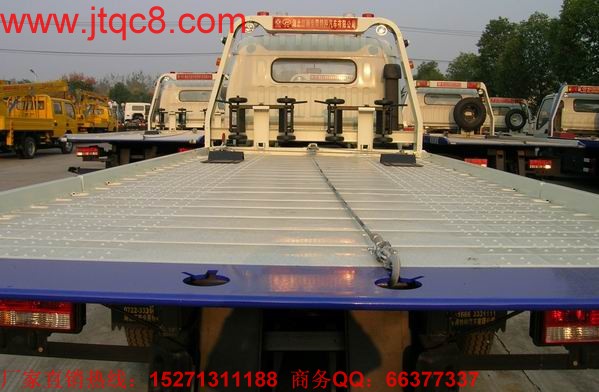

平板尺寸長*寬

5600×2320

平板最小傾斜角(°)

10

平板工作行程

2680

平板最大承質量

3000

絞盤數量(只)

1

額定牽引質量

3000

鋼絲繩長度

21

絞繩速度(m/min)

8
