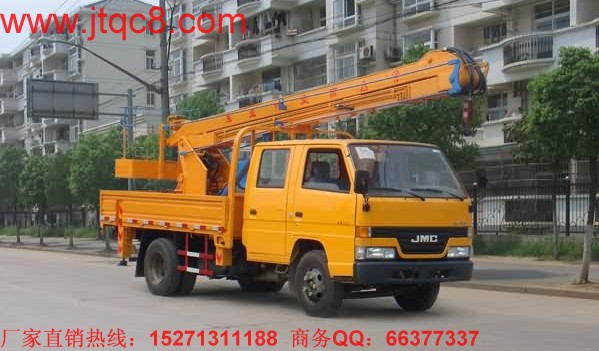

江鈴13.5米高空作業車（國四）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
231 |
|
產品名稱 |
JDF5052JGKJ4型 |
產品號 |
ZJWT63M3017 |
|
總質量(Kg) |
4800 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
7150×1990×2995 |
|
整備質量(Kg) |
4475 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
27/14 |
前懸/后懸 |
1015/1605 |
|
軸數 |
2 |
軸距 |
3360 |
|
軸荷(Kg) |
1590/3210 |
最高車速(Km/h) |
95 |
|
其它 |
前伸:770mm,后伸400mm;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×190(mm),后下部防護裝置離地高度:470mm. |
|
【底盤技術參數】 |
|
底盤型號 |
JX1060TSG24 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
江鈴牌 |
生產企業 |
江鈴汽車股份有限公司 |
|
外形尺寸 |
5850×1880×2020 |
輪胎數 |
6 |
|
接近角/離去角(°) |
27/18.5 |
輪胎規格 |
7.00R16LT |
|
鋼板彈簧片數 |
7/5+5 |
前輪距 |
1385 |
|
燃料種類 |
柴油 |
后輪距 |
1425 |
|
排放標準 |
GB17691-2005國Ⅳ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
JX493ZLQ4 |
江鈴汽車股份有限公司 |
2771 |
80 |
|
專
用
功
能 |
最大作業高度 |
13.5m |
最大作業幅度 |
5.7m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000kg（選裝） |
|
輪 胎 |
7.00R16LT |
前伸500mm | 以上所列參數供用戶選購參考，江南東風公司保留改進產品的權利。
※ 采用江鈴底盤加裝上裝部分而成；
※ 液壓式二節折疊臂，最大作業高度13.5米，作業輻度5.7米；
※ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便；
※ 隨車安裝四個液壓支腿，以保證整車在操作時的穩定性與安全性；
※ 支腿與工作臂互鎖，安全可靠，防止誤操作過位；
※ 工作斗、轉臺上下兩處均可操作，工作斗載荷200千克；
※ 選裝吊鉤，吊1噸，360度回轉，并裝有手油門；
※ 本車結構簡單、操作靈活方便，廣泛用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
|
