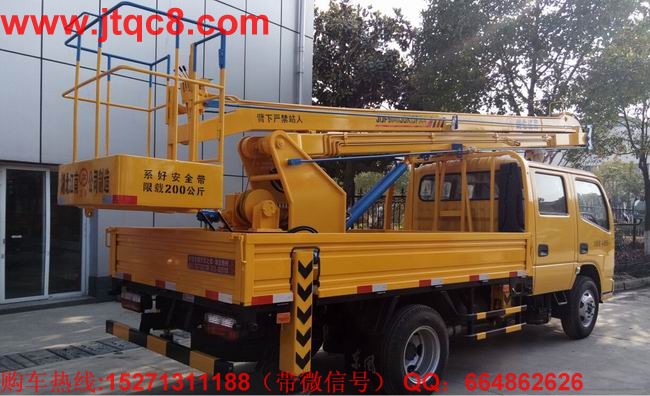

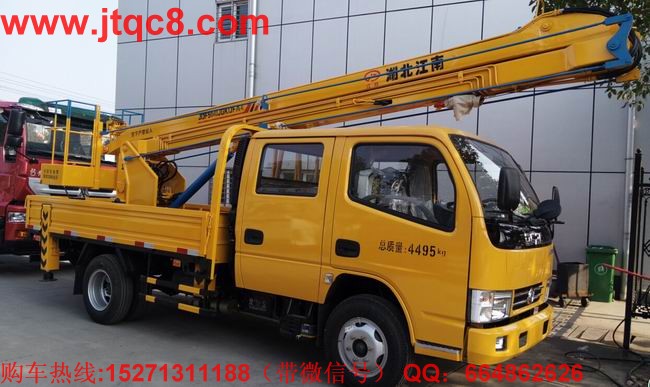

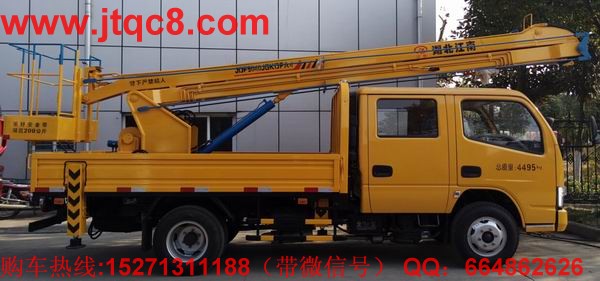

東風13.5米高空作業車（國四） 主要技術參數
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
251 |
|
產品名稱 |
JDF5040JGKDFA4型高空作業車 |
產品號 |
ZKT8V47P01C |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
7260×1990×3140 |
|
整備質量(Kg) |
4170 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/16 |
前懸/后懸 |
1032/1723 |
|
軸數 |
2 |
軸距 |
3300 |
|
軸荷(Kg) |
1800/2695 |
最高車速(Km/h) |
95 |
|
其它 |
隨底盤選裝駕駛室;前伸690mm,后伸515mm;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置連接方式:焊接;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):30×100(mm),離地高度:480mm. |
|
【底盤技術參數】 |
|
底盤型號 |
DFA1041DJ35D6 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
5845×1900×2220 |
輪胎數 |
6 |
|
接近角/離去角(°) |
19/16 |
輪胎規格 |
7.00-16 8PR,7.00R16 8PR,6.50-16 10PR,6.50R16 10PR |
|
鋼板彈簧片數 |
8/9+5,6/8+4 |
前輪距 |
1506,1404,1490,1441 |
|
燃料種類 |
柴油 |
后輪距 |
1466,1458,1516,1500 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4102-CE4F |
東風朝陽朝柴動力有限公司 |
3856 |
73 |
|
專
用
功
能 |
最大作業高度 |
13.5m |
最大作業幅度 |
5.7m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000kg（選裝） |
|
輪 胎 |
7.00R16LT |
前伸500mm | 以上所列參數供用戶選購參考，江南東風公司保留改進產品的權利。
※ 采用江鈴底盤加裝上裝部分而成；
※ 液壓式二節折疊臂，最大作業高度13.5米，作業輻度5.7米；
※ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便；
※ 隨車安裝四個液壓支腿，以保證整車在操作時的穩定性與安全性；
※ 支腿與工作臂互鎖，安全可靠，防止誤操作過位；
※ 工作斗、轉臺上下兩處均可操作，工作斗載荷200千克；
※ 選裝吊鉤，吊1噸，360度回轉，并裝有手油門；
※ 本車結構簡單、操作靈活方便，廣泛用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
|
