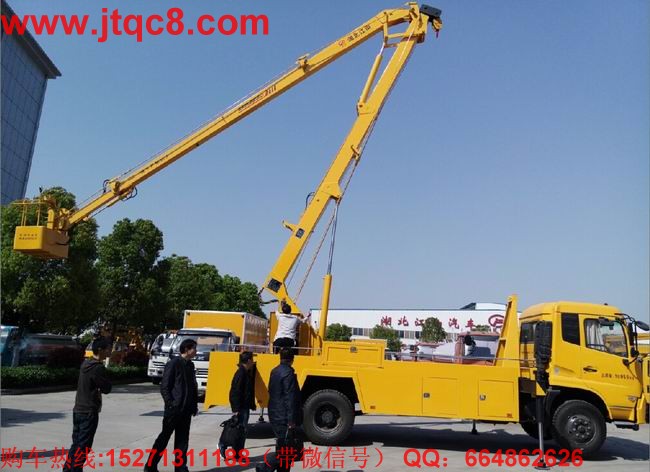

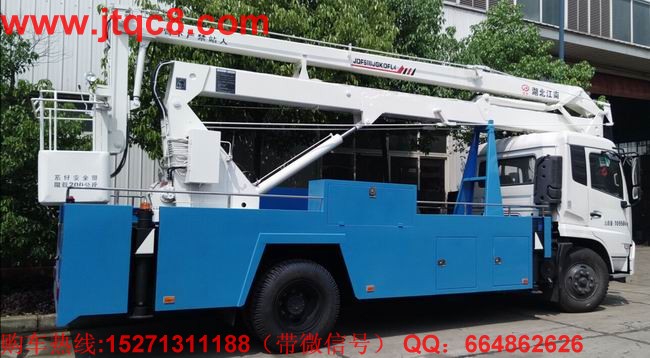

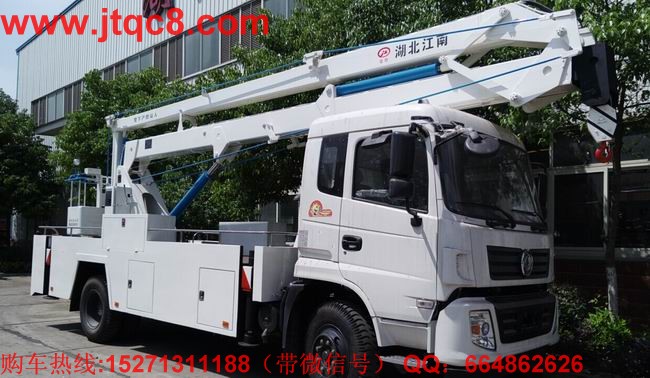

東風天錦20米高空作業車 主要參數
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
232 |
|
產品名稱 |
JDF5110JGKDFL4型高空作業車 |
產品號 |
ZJYAK3NL01P |
|
總質量(Kg) |
10950 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
9400×2498×3790 |
|
整備質量(Kg) |
10755 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/12 |
前懸/后懸 |
1430/2300 |
|
軸數 |
2 |
軸距 |
4700,5000 |
|
軸荷(Kg) |
4320/6630 |
最高車速(Km/h) |
90 |
|
其它 |
前伸700mm,后伸270mm;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置為整體式結構;后下部防護裝置連接方式:焊接;后下部防護裝置斷面尺寸(寬×高):30×100(mm),后下部防護裝置離地高度:515mm. |
|
【底盤技術參數】 |
|
底盤型號 |
DFL1120B13 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車有限公司 |
|
外形尺寸 |
8290,8790×2370×2760 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/11 |
輪胎規格 |
9.00-20,9.00R20 |
|
鋼板彈簧片數 |
7/9+6 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1800 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISDe180 40 |
東風康明斯發動機有限公司 |
4500 |
132 |
1. H型支腿，三節折臂式，部分關鍵處采用高強度鋼板；
2. 工作斗平衡方式：外置拉桿強制平衡；
3. 20米以上均設置有2000kg重量起吊；
4. 主要液壓、電氣元件在保證安全和質量前提下，采用國產件；
5. 支腿可單獨操縱又可聯動；
6. 上部與支腿操作之間有互鎖裝置，支腿沒有打開不能執行上部所有操作；
7. 操作系統：設有上下兩個操作臺，360°全方位旋轉轉臺，上車車輛啟動和熄火控制；上裝操作可選用無極調速；工作斗額定載荷 200kg.
8. 下部均設有安全應急系統；
9. 最大作業高度20米。
|
