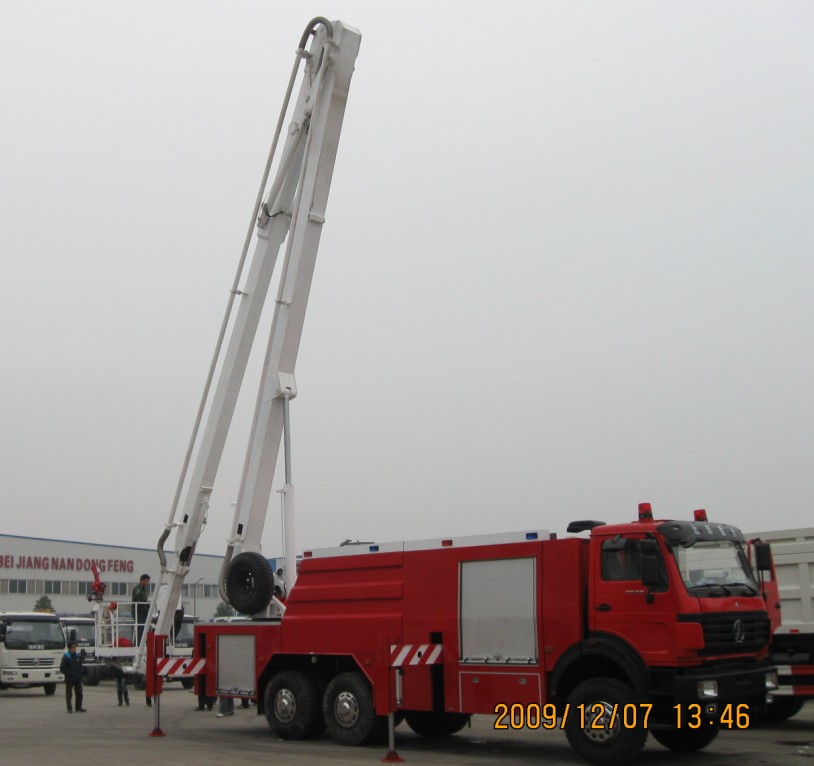

一 產品名稱 登高平臺消防車（組合式）
二 公告型號 FQZ5250JXFDG25
執行標準：GB7956-1998《消防車消防性能要求和試驗方法》。
3C認證證書編號：2006081804000057
三 技術規格
1.基本參數

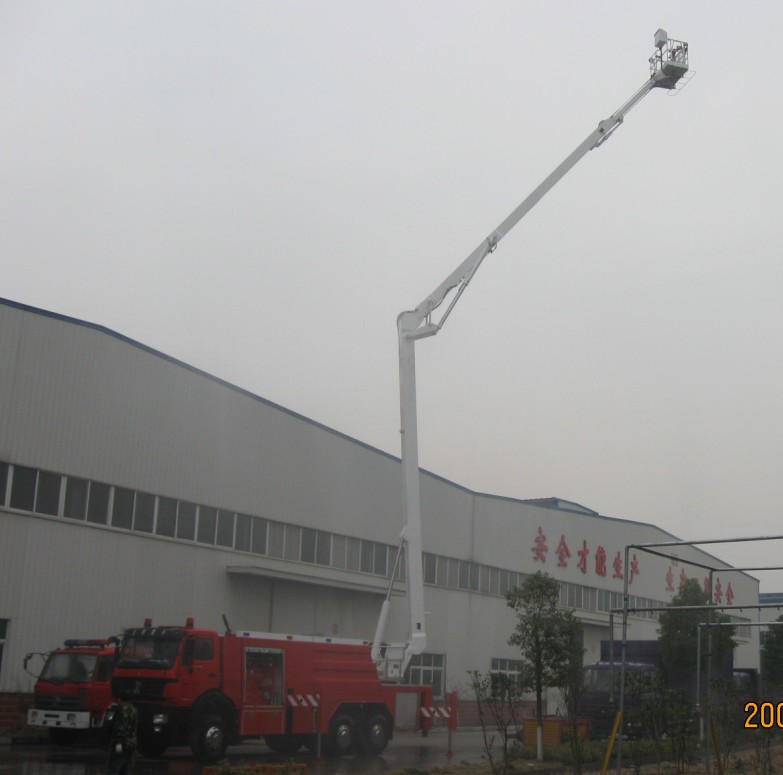

1.1最大工作高度: 27 m
1.2最大工作幅度: 15 m
1.3工作斗載荷: 270 kg
1.4回轉角度: 360°任意方向
1.5回轉速度 1-3 r/min可調
1.6整備質量: 19800 kg
1.7最大總質量： 25000 kg
1.8 外型尺寸: 12×2.5×3.93 m
1.9工作斗尺寸: 1.45×0.85×1.1 m
2.臂架
2.1臂架型式: 折曲式
2.2 臂架結構及材料: 箱型 15MNTI鋼板
2.3上臂變幅角度: 0.9--90°相對中臂
2.4中臂變幅角度: 0.9--158°（與水平線夾角70°）
2.5下臂變幅角度: 86°
2.6臂架展開時間： ≤ 150s
3.平衡機構：
3.1結構型式: 內藏式、鏈條＋拉桿
3.2鏈條 滾子鏈16A-1X
3.3直板活節銷軸 16A--1
4.支腿
4.1支腿型式: H型
4.2結構及材料:: 箱型 15MNTI .16MN鋼板
4.3支腿展開時間: ≤30 s
4.4支腿跨距: 5.5×4.5 m
5.水路系統
5.1管路材料: D90×50 鋁合金管材
5.2水路軟管: 不銹鋼編織網護套軟管
5.3 管牙接口: KY80
5.4 悶蓋: KM80
5.5 內螺紋球閥 CDG20
6. 液體罐
6.1 容積: 8000 L(水6000.L泡沫2000L)
6.2 材料: 1Cr18Ni9Ti板
6.3.板材厚度: 3×3×2.5×3×5mm
(壁板×隔板×頂板×封板×底板)
6.4 出水口悶蓋: KM 80
6.5 管牙接口: KY 80
7.水泵系統
7.1 水泵型號: 華宇CB12/60—TB
7.2 水泵流量(常壓/中壓) 60／50 L/S
7.3.水泵壓力:(常壓/中壓) 1.2／1.8 M pa
7.4 水泵系統吸水口直徑： ∮ 125/2只
7.5 引水時間: 30 s
7.6 引水深度: 7 m
7.7夾心式取力器 PF60

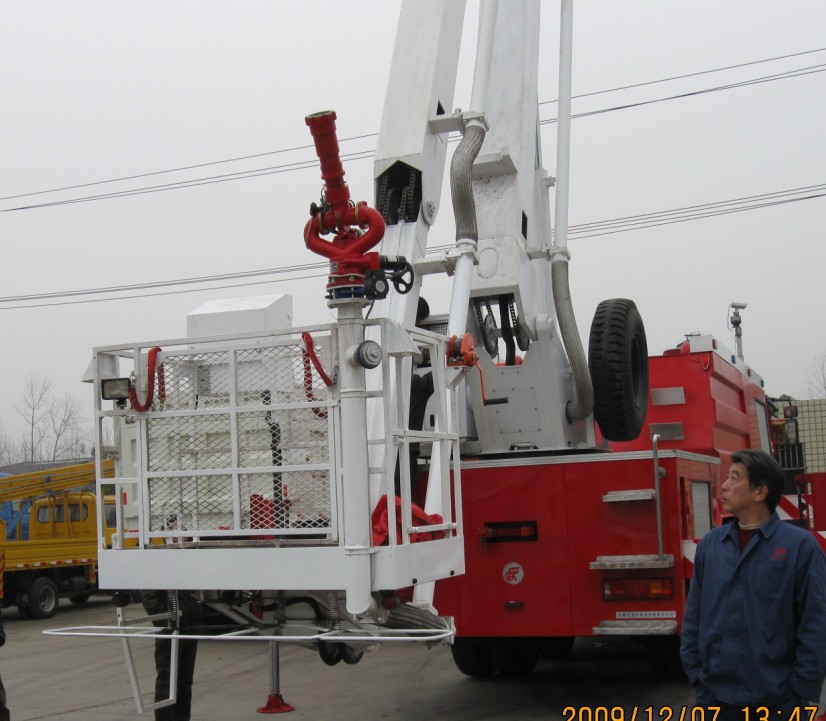

8.水炮
8.1型號： PSKD50D電動遙控炮
8.2水炮直流射程 ≥55 m
8.3水炮炮口流量 50L/S
8.4水炮水平轉動角度 左.右360 °
8.5水炮俯仰轉動角度 俯.仰±70
9.底盤
9.1型號: 北方奔馳ND1255B44
9.2發動機功率 211 kw
9.3取力器 N71/1b
9..4最高車速 ≥90km/h
9.5最大爬坡度 28
9.6 燃料種類： 柴油.
9.7乘員 2名
10.液壓控制系統
10.1液控單向閥 SV10GA1—30/
10.2單向閥 S10A/1.2
10.3電磁換向閥 22EH-H10B-T
10.4雙向平衡閥 MHB--030--LEOH—51N（進口）
10.5平衡閥 MHB--030--LEOH—51E（進口）
10.6防爆閥 VF1—16 -- F -- 0—16 （進口）
10.7電液比例操縱閥 P70CF—04-- HK27--014（進口）
10.8梭閥 SF—H8L--1
10.9單向閥 S15A1 0/2
10.10液壓鎖 05.53.02-10-02-00 （進口）
10.11多路組合操縱閥 QYZ15/10B--
10.12應急泵 GCB000N04E40BD1123A12（進口）
10.13回轉馬達 ZBM40
10.14回轉機構 QY807
10.15回轉支承 HJH--880
10.16齒輪泵 CBF-F50
10.17截止閥 K23JDB
11.電氣控制系統
11.1電子報警器 JDD--80
11.2警燈 JDJ—2
11.3遙控手柄 YQK1.2 EHVC2B.124LD（進口）
12.火場照明 (選裝項目)
12.1發電機組 雅馬哈SGB2500R
12.2投光燈 CTI –L175
13.安全保護系統
13.1.上下車互鎖裝置
13.2臂架變幅角度限制裝置
13.3轉臺轉動限制裝置
13.4支腿軟腿報警裝置
13.5應急動力裝置
13.6 應急卸荷裝置
14. 隨車器材
14.1 消防水帶 80型 6×20M
14.2 散花消防槍
14.3 空氣泡沫槍
14.4 直流消防槍
14.5 三分水器
14.6 集水器
14.7分水器
15.隨車文件
15.1使用說明書
15.2合格證
15.3隨車備件名細
15.4隨車工具名細
15.5汽車底盤使用說明書
15.6汽車保修卡
15.7汽車底盤合格證
15.8柴油機使用說明書
